ロードヒーティングとゆかいな仲間たち　融電道太２
　当社、「融電道太」の発熱ユニットは、寸法が、４種類あります。それぞれ１ｍ幅で長さが、２．４ｍ、
５．６ｍ、１０．１ｍ、１７．４ｍです。施工は、これらを組み合わせて行います。
＊ 型番 1㎡あたり
消費電力
（W/㎡）		 ユニット
サイズ
幅×長さ		 定格電圧

（Ｖ）		 定格電力

（W）		 ヒーティングケーブル リードケーブル
ヒーティング
ケーブル形式		 長さ
（ｍ）		 配線
ピッチ
（mm）		 サイズ
（mm2）		 長さ（ｍ）
白 赤
ユニット型 DK6521 ２５０ １×2.4 200 605 HC-1900 34 70 2.0 10 12.4
DK6522 １×5.6 200 1,390 HC-360 80 70 2.0 10 15.6
DK6523 １×10.1 200 2,490 HC-110 145 70 3.5 10 20.1
DK6524 １×17.4 200 4,340 HC-37 249 70 5.5 10 27.4
DK6621 ３００ 1×2.2 200 645 HC-1900 32 70 2.0 10 12.2
DK6622 １×5.0 200 1,540 HC-360 72 70 2.0 10 15.0
DK6623 １×9.1 200 2,760 HC-110 131 70 3.5 10 19.1
DK6624 １×15.8 200 4,760 HC-37 227 70 5.5 10 25.8
　「融電道太」の各仕上がり舗装は、石油式ロードヒーティングと同じですが、ヒーティングケーブルは、直接砕石の上には置きません。一度すてコンクリートを打設し、その上に敷設します。これは、下地の砕石によって、ヒーティングケーブルを損傷させないためです。ですから、石油式よりも土木作業がかかりましします。アスファルト舗装の場合は、熱に強い強力型ヒーティングケーブルもありますので、アスファルトに直接施工できます。

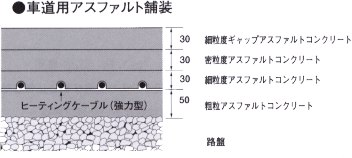

「融電道太」各施工断面図
