パネルの設置場所は次のことにご注意して下さい。
1.　パネルの下地は、コンクリート、タイル等の平地で凸凹のない場所にして下さい。
2.　パネルの下地と、パネルの間に小石などを入れないで下さい。
3.　熱源機本体との距離は、できるだけ短くなるように設置場所を選定して下さい。　

1.　設置場所の小石等を取り除いたり、掃除して、表面に凸凹がないようにして下さい。
2.　配管の接続方向を決め、パネルを敷いて下さい。
　パネルは右タイプ、左タイプ交互に置いて下さい。
　左右配管出入口を指定して下さい。
　カラーは、黒をベースにした2色タイプと3色タイプがあります。
　基本的に1色カラーは出来ません。

固定は、ウレタン系接着剤を使用して下さい。漏れ検査を必ず行って下さい。
配管接続部のカバーはパネルと一体式になっていますので外側に向けて押さえるか、おもしを乗せて配管作業をして下さい。

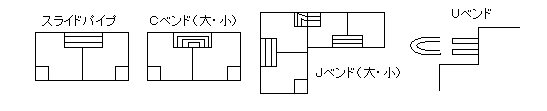

パネルの配管接続
長手方向につなぐ場合　……　接続するパネルに、スライドパイプを口一付けして下さい。
短手方向につなぐ場合　……　接続するパネルに、Cベンド（大・小）を口一付けして下さい。
90°につなぐ場合　……　接続するパネルに、Jベンド（大・小）を口一付けして下さい。
パネル端末部の配管接続　…………　接続するパネルに、Uベンドを口一付けして下さい。
※注意事項　パネルの接続パイプが輸送中に変形する場合がありますので、口一付けの前にご注意して下さい。

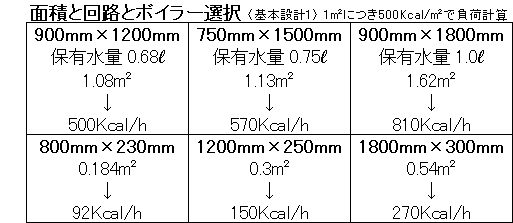

注：　本システムの融雪負荷500Kcal/h�uは降雪量5cm（視界の効かない豪雪）で密度100kg/m³の新雪（ざらめ雪）又は�uにつき0.1m³、密度500kg/m³（氷）の圧設（屋根雪、除雪車の置いていく雪等）を融かします。
注：　風速が3m/s以上あると融けにくくなる場合があります。
注：　融雪能力とは降雪中連続運転して降り止んだ後もさらに運転を24時間続けた場合のもの,です。（融雪面積率80％とする。）
